Antivibranti

Antivibranti / Supporti antivibranti conici standard

Antivibranti

Supporti antivibranti conici standard

Standard

I supporti antivibranti conici sono caratterizzati da alti cedimenti assiali e limitati cedimenti radiali. Sono forniti completi di rondelle che limitano i movimenti in caso di urti. Vengono utilizzati spesso come supporti cabina, e in applicazioni mobili. A richiesta possono essere forniti anche con alcuni scarichi nella parte in elastomero per permettere cedimenti superiori.

Caratteristiche

MATERIALE MESCOLA: gomma naturale

MATERIALE STRUTTURA METALLICA: acciaio zincato

DUREZZA GOMMA: 60 Sh

APPLICAZIONE: Applicazioni mobili e supporti cabina – motori, telai di mezzi off-road e movimento terra, ferroviari e sistemi di raffreddamento.

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

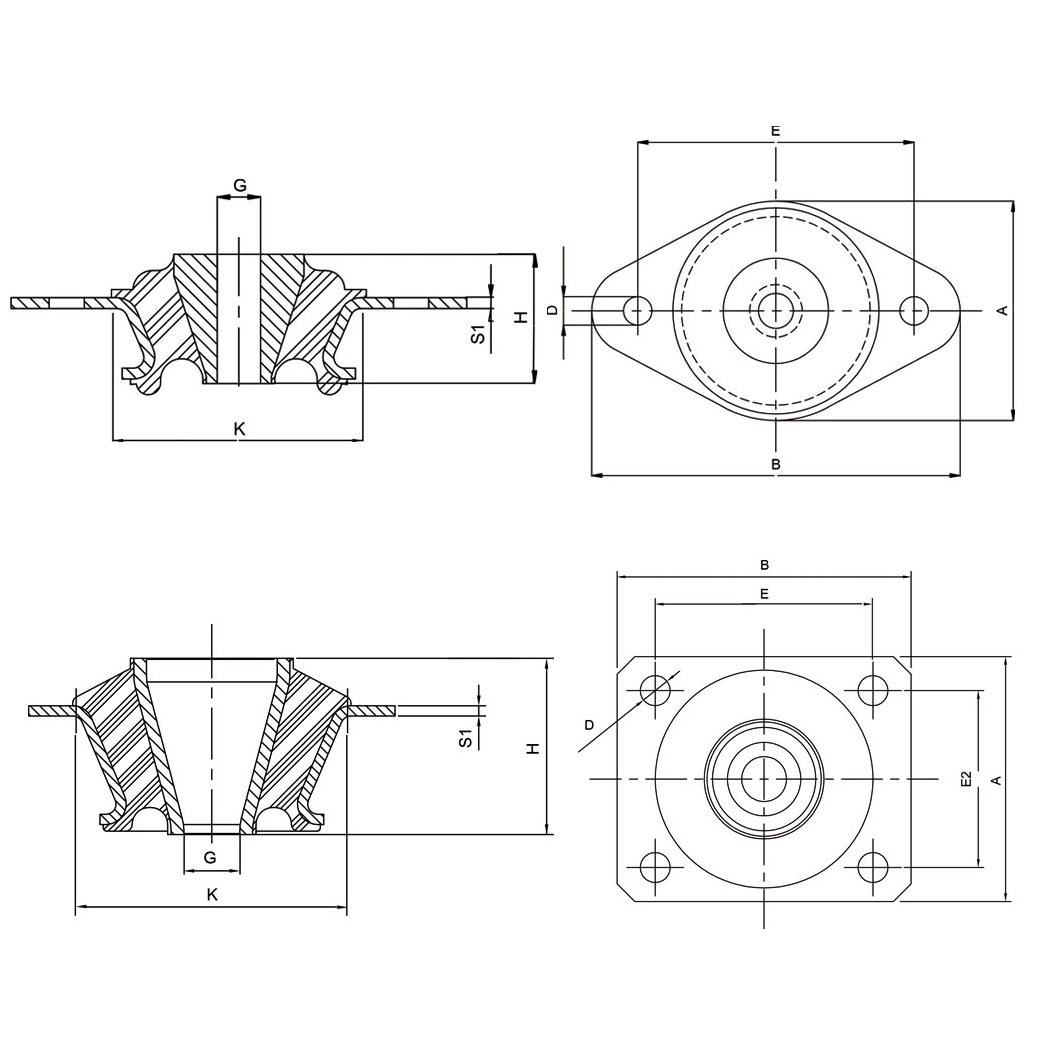

Dati tecnici

E E2
wdt_ID Forma CODICE ARTICOLO A B H G D E E2 K S1 Freccia (mm) DUREZZA (Sh) Carico max statico (daN)
1 OVALE 5392045NI 54 88 26,5 10,5 9x10,5 71 0 48 2 5,2 45 28
2 OVALE 5392060NI 54 88 26,5 10,5 9x10,5 71 0 48 2 5,2 60 66
3 OVALE 5392070NI 54 88 26,5 10,5 9x10,5 71 0 48 2 5,2 70 94
4 OVALE 5392145NI 50 84 26,5 8 6,5 64 0 46 2 3 45 37
5 OVALE 5392160NI 50 84 26,5 8 6,5 64 0 46 2 3 60 67
6 OVALE 5392170NI 50 84 26,5 8 6,5 64 0 46 2 3 70 110
7 OVALE 53921B45NI 50 84 23,5 8 6,5 64 0 46 2 3 45 37
8 OVALE 53921B60NI 50 84 23,5 8 6,5 64 0 46 2 3 60 67
9 OVALE 53921B70NI 50 84 23,5 8 6,5 64 0 46 2 3 70 110
10 OVALE 5392545NI 68 106 45 12 11x14 80 0 57 2,5 3,5 45 80
11 OVALE 5392560NI 68 106 45 12 11x14 80 0 57 2,5 3,5 60 150
12 OVALE 5392570NI 68 106 45 12 11x14 80 0 57 2,5 3,5 70 240
13 QUADRA 539265045NI 90 107 50 16 11 80 65 80 4 3,5 45 136
14 QUADRA 539265060NI 90 107 50 16 11 80 65 80 4 3,5 60 260
15 QUADRA 539265070NI 90 107 50 16 11 80 65 80 4 3,5 70 410
16 QUADRA 539265345NI 90 107 53 16 11 80 65 80 4 3,5 45 136
17 QUADRA 539265360NI 90 107 53 16 11 80 65 80 4 3,5 60 260
18 QUADRA 539265370NI 90 107 53 16 11 80 65 80 4 3,5 70 410
19 QUADRA 5392745NI 101 120 73 16 11 90 74 95 4 4 45 480
20 QUADRA 5392760NI 101 120 73 16 11 90 74 95 4 4 60 700
21 QUADRA 5392770NI 101 120 73 16 11 90 74 95 4 4 70 910
22 QUADRA 5393045NI 120 140 86 20 11 112 92 115 5 6 45 870
23 QUADRA 5393060NI 120 140 86 20 11 112 92 115 5 6 60 1.250
24 QUADRA 5393070NI 120 140 86 20 11 112 92 115 5 6 70 1.625
