536 – Supporto antivibrante a campana con antistrappo

Base ovale – carico fino a 3.400 daN

Gli antivibranti a CAMPANA CON ANTISTRAPPO, costituiti da due armature in acciaio zincato con interposto un’anima in gomma naturale, sono progettati per applicazioni dinamiche in grado di supportare carichi elevati nelle tre direzioni, con cedimenti molto limitati.
In situazioni normali di velocità di circa 1600 giri/minuto, la nostra serie raggiunge un grado di isolamento del 74/85%. Grazie alla struttura antistrappo con aggancio elastico, gli antivibranti a campana, garantiscono un’elevata resistenza e sicurezza anche quando impiegati in attrezzature mobili.

Caratteristiche

MATERIALE MESCOLA: Gomma Naturale

MATERIALE STRUTTURA METALLICA: Acciaio Zincato

DUREZZA GOMMA: 60 Sh (personalizzabili)

APPLICAZIONE: Applicazioni statiche e dinamiche – generatori di corrente, supporti per motore, per macchinari, navale, escavatori, compattatori, asfaltatrici ed agricoltura.

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

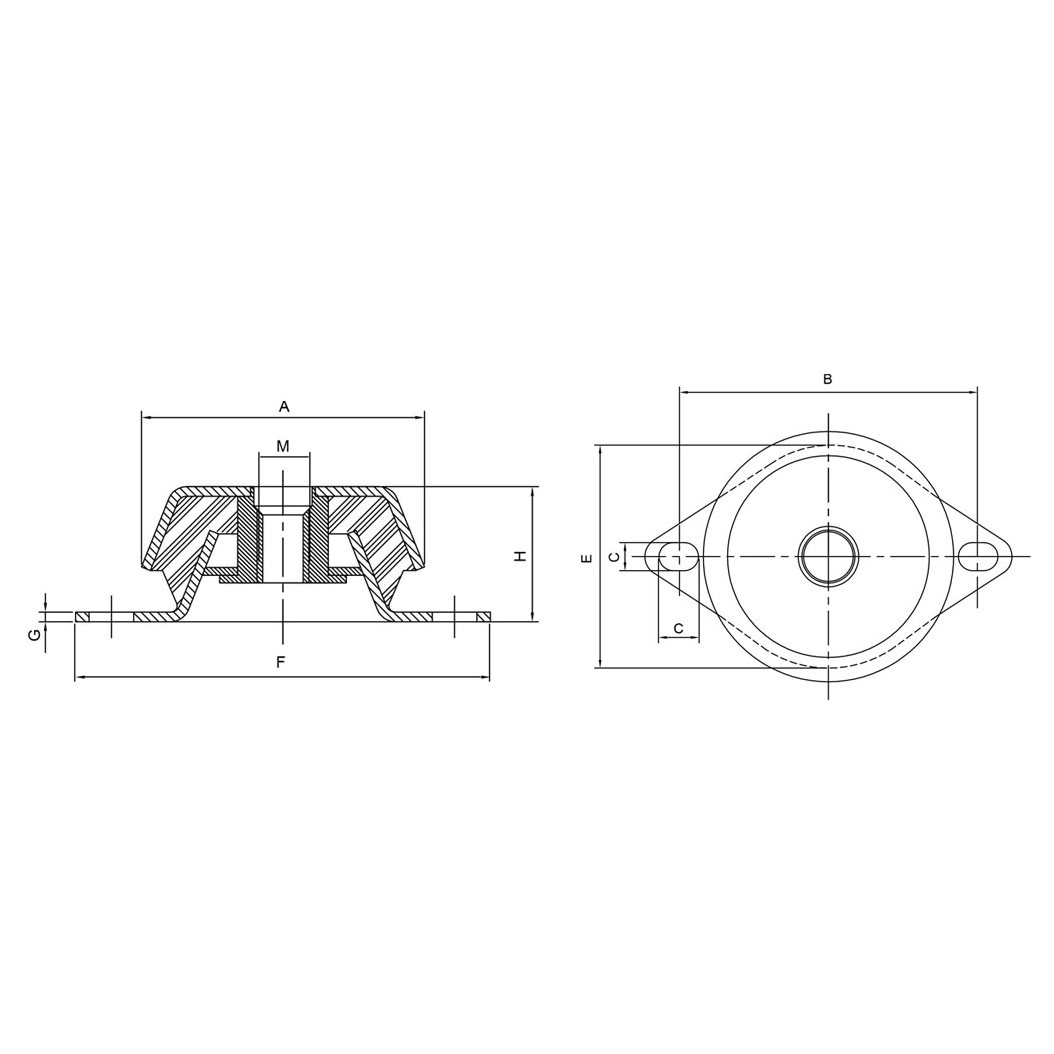

Dati tecnici

B
wdt_ID CODICE ARTICOLO A B C H E F G M Freccia (mm) DUREZZA (SH A) Carico max statico (daN)
1 536068234508NI 48 68 6 23 42 80 2 M8 3 45 97
2 536068236008NI 48 68 6 23 42 80 2 M8 3 60 190
3 536068237008NI 48 68 6 23 42 80 2 M8 3 70 300
4 536068234510NI 48 68 6 23 42 80 2 M10 3 45 97
5 536068236010NI 48 68 6 23 42 80 2 M10 3 60 190
6 536068237010NI 48 68 6 23 42 80 2 M10 3 70 300
7 536085304508NI 62 85 8 30 55 105 2 M8 3 45 120
8 536085306008NI 62 85 8 30 55 105 2 M8 3 60 192
9 536085307008NI 62 85 8 30 55 105 2 M8 3 70 336
10 536085304510NI 62 85 8 30 55 105 2 M10 3 45 120
11 536085306010NI 62 85 8 30 55 105 2 M10 3 60 192
12 536085307010NI 62 85 8 30 55 105 2 M10 3 70 336
13 536085304512NI 62 85 8 30 55 105 2 M12 3 45 120
14 536085306012NI 62 85 8 30 55 105 2 M12 3 60 192
15 536085307012NI 62 85 8 30 55 105 2 M12 3 70 336
16 536110444510NI 92 110 10,5 45 83 130 3 M10 3,5 45 266
17 536110446010NI 92 110 10,5 45 83 130 3 M10 3,5 60 380
18 536110447010NI 92 110 10,5 45 83 130 3 M10 3,5 70 548
19 536110444512NI 92 110 10,5 45 83 130 3 M12 3,5 45 266
20 536110446012NI 92 110 10,5 45 83 130 3 M12 3,5 60 380
21 536110447012NI 92 110 10,5 45 83 130 3 M12 3,5 70 548
22 536110444514NI 92 110 10,5 45 83 130 3 M14 3,5 45 266
23 536110446014NI 92 110 10,5 45 83 130 3 M14 3,5 60 380
24 536110447014NI 92 110 10,5 45 83 130 3 M14 3,5 70 548
25 536110444516NI 92 110 10,5 45 83 130 3 M16 3,5 45 266
26 536110446016NI 92 110 10,5 45 83 130 3 M16 3,5 60 380
27 536110447016NI 92 110 10,5 45 83 130 3 M16 3,5 70 548
28 536160494514NI 119 160 16 49 100 190 4 M14 3,5 45 402
29 536160496014NI 119 160 16 49 100 190 4 M14 3,5 60 787
30 536160497014NI 119 160 16 49 100 190 4 M14 3,5 70 1.050
31 536160494516NI 119 160 16 49 100 190 4 M16 3,5 45 402
32 536160496016NI 119 160 16 49 100 190 4 M16 3,5 60 787
33 536160497016NI 119 160 16 49 100 190 4 M16 3,5 70 1.050
34 536160494520NI 119 160 16 49 100 190 4 M20 3,5 45 402
35 536160496020NI 119 160 16 49 100 190 4 M20 3,5 60 787
36 536160497020NI 119 160 16 49 100 190 4 M20 3,5 70 1.050
37 536160494524NI 119 160 16 49 100 190 4 M24 3,5 45 402
38 536160496024NI 119 160 16 49 100 190 4 M24 3,5 60 787
39 536160497024NI 119 160 16 49 100 190 4 M24 3,5 70 1.050
40 536200604516NI 158 200 16,5 60 140 230 5 M16 4 45 1.105
41 536200606016NI 158 200 16,5 60 140 230 5 M16 4 60 2.720
42 536200607016NI 158 200 16,5 60 140 230 5 M16 4 70 3.400
43 536200604520NI 158 200 16,5 60 140 230 5 M20 4 45 1.105
44 536200606020NI 158 200 16,5 60 140 230 5 M20 4 60 2.720
45 536200607020NI 158 200 16,5 60 140 230 5 M20 4 70 3.400
