Antivibranti

S.C. Supporti antivibranti

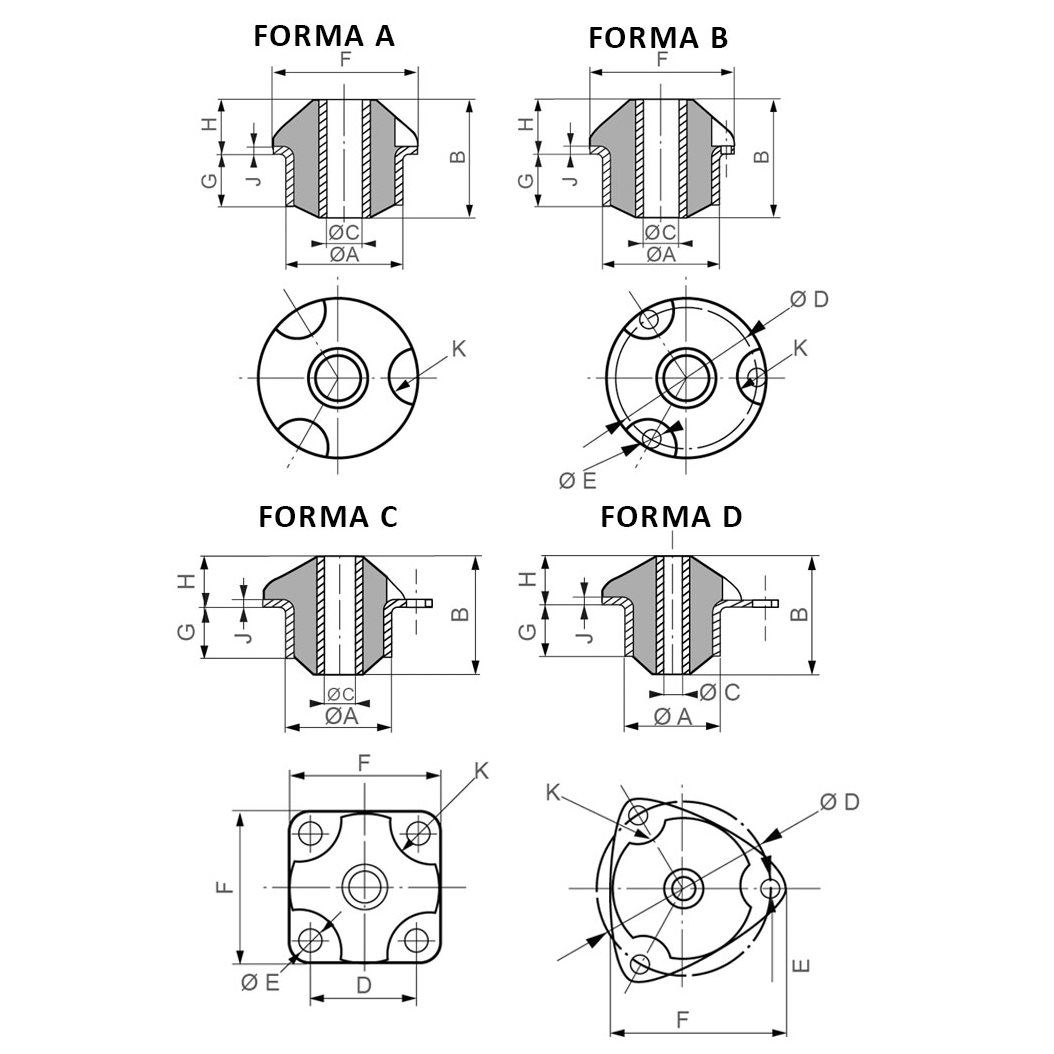

I supporti antivibranti S.C. sono costituiti da un anello in gomma vulcanizzato su due armature concentriche. L’armatura esterna è un cilindro con flangia disponibile in 4 forme diverse.

Il design del supporto conferisce alla gomma un funzionamento a taglio. Inoltre, nei casi di shock o sovraccarichi accidentali, il suppporto S.C. si comporta da antivibrante da fine corsa progressivo, a condizione di utilizzare una rondella metallica di sicurezza che copra la calotta in gomma.

Caratteristiche

APPLICAZIONE: Cabine veicoli, motori termici

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

Dati tecnici

wdt_ID CODICE ARTICOLO CON FISSAGGIO Forma CODICE ARTICOLO SENZA FISSAGGIO Forma Ø A (mm) B (mm) Ø C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) K (mm) PESO (g) DUREZZA (sh) CARICO STATICO (daN) FRECCIA SOTTO CARICO MAX (mm)
1 53120145PV Forma C - 20 11 6,2 19 3,2 25 3 7 1 4 8 45 1-6 1
2 53120160PV 60 2-8 0,8
3 53120175PV 75 2-10 0,5
4 53130145PV Forma C - 26 28 8 26 5,2 36 12,5 11,5 1.5 12 40 45 5-20 1,5
5 53130160PV 60 7-30 1,2
6 53130175PV 75 10-40 0,8
7 - - 53140145PV Fig. A 37,5 40 12,1 - - 48 18 18 2 8 110 45 10-50 2,5
8 53140160PV 60 15-65 1,8
9 53140175PV 75 20-80 1,5
10 - - 53140245PV Forma A 37,5 51 12,1 - - 48 24 18 2 8 130 45 15-65 2,5
11 53140260PV 60 20-85 1,8
12 53140275PV 75 25-100 1,5
13 53121645PV Forma D - 49,1 47 12,2 69 8,2 72 20 18 2 12 190 45 15-70 4
14 53121660PV 60 20-85 3
15 53121675PV 75 25-110 2
16 53161145PV Forma D - 49,1 60 12,2 69 8,2 72 31 18 2 12 290 45 20-85 4
17 53161160PV 60 30-120 3
18 53161175PV 75 35-150 1,5
19 - - 53170145PV Forma A 55,7 55 18,2 - - 70 27 19 3 10 370 45 20-85 3,5
20 53170160PV 60 35-150 3
21 53170175PV 75 45-180 2
22 - - 53170245PV Forma A 55,7 70 18,2 - - 70 39 19 3 18 480 45 30-135 3,5
23 53170260PV 60 45-190 3
24 53170275PV 75 60-250 2
25 53124045PV Forma D - 57,2 70 18,2 86 10,5 90 39 19 3 18 500 45 30-135 3,5
26 53124060PV 60 45-190 3
27 53124075PV 75 60-250 2
28 53125945PV Forma B - 65 75 20,2 78 8,5 90 29 28 3 18 560 45 40-175 5
29 53125960PV 60 60-240 3,5
30 53125975PV 75 75-300 2
31 53126145PV Forma D - 66,5 93 20,2 95 8,5 107 47 28 3 18 780 45 60-250 5
32 53126160PV 60 85-350 3,5
33 53126175PV 75 105-420 2
34 53171445PV Forma D - 76 90 22,2 100 8,5 112 41,5 28,5 3 18 880 45 55-225 5
35 53171460PV 60 80-320 4,5
36 53171475PV 75 95-380 3
37 53132745PV Forma D - 76 110 22,2 100 8,5 112 49 28,5 3 18 960 45 60-250 5
38 53132760PV 60 90-360 4,5
39 53132775PV 75 110-450 3
40 - - 53190245PV Forma A 74 110 22,2 - - 100 49 28 3 18 960 45 60-250 5
41 53190260PV 60 90-360 4,5
42 53190275PV 75 110-450 3
43 53193945PV Forma D - 87,5 100 40,2 114 8,5 127 47 33 3 20 1300 45 80-325 4,5
44 53193960PV 60 110-450 3,5
45 53193975PV 75 135-550 2,5
46 53194745PV Forma B 53191245PV - 86 120 40,2 104 10,5 120 63 33 3 20 1500 45 100-400 4,5
47 53194760PV 53191260PV 60 135-550 3,5
48 53194775PV 53191275PV 75 165-670 2,5
49 53193345PV Forma B - 118 98 60,2 145 10,5 164 36 46 4 22 2200 45 110-450 6,5
50 53193360PV 60 150-600 5
51 53193245PV Forma B - 118 140 60,2 145 10,5 164 66 46 4 22 3000 45 175-700 6,5
52 53193260PV 60 225-900 5
53 53193275PV 75 275-1100 3
54 53193145PV Forma B - 118 170 60,2 145 10,5 164 96 46 4 22 3800 45 210-850 6,5
55 53193160PV 60 275-1100 5
56 53193175PV 75 350-1400 3
57 53194045PV Forma B - 170 167 80 204 12,2 230 95 53 5 30 7100 45 310-1250 11
58 53194060PV 60 450-1800 8,5
59 53194075PV Forma B 75 575-2300 5
60 53194145PV Forma B - 170 185 80 204 12,2 230 113 53 5 30 7700 45 400-1600 11
61 53194160PV 60 525-2100 8,5
62 53194175PV - 75 650-2600 5
