Antivibranti

EVIDGOM® Supporti antivibranti

I supporti antivibranti Evidgom® sono costituiti da due membrane coniche spesse, unite alla base in modo da costituire una struttura elastica. Il particolare design di questo antivibrante gli conferisce grande elasticità assiale, frequenza propria molto bassa e al contempo svolgono la funzione di paracolpi in caso di shock o di sovraccarichi accidentali.

Caratteristiche

APPLICAZIONE: Macchinari edili, tramogge, setacci, frantumatori

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

Dati tecnici

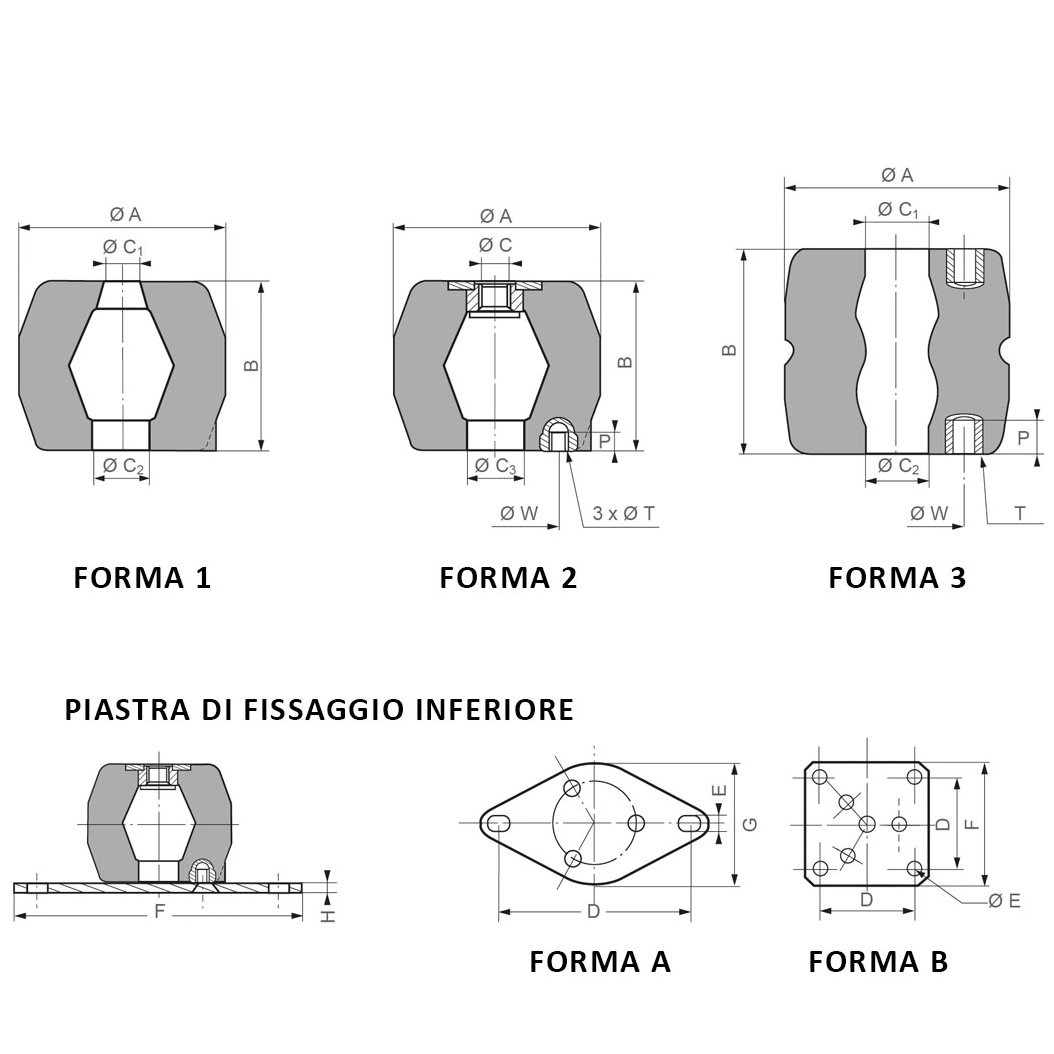

wdt_ID CODICE ARTICOLO TUTTO GOMMA FORMA CODICE ARTICOLO CON FISSAGGIO FORMA CARICO STATICO daN Ø A (mm) B (mm) C Ø C1 (mm) Ø C2 (mm) Ø C3 (mm) Ø W (mm) T P (mm)
1 810002PV 1 - - 5-15 34 25 - 8 8 - - - -
2 810003PV 1 - - 10-40 40 55 - 14 14 - - - -
3 810005PV 1 - - 20-80 50 70 - 14 14 - - - -
4 - - 810780PV 2 15-60 60 40 M10 - 25 25 40 M6 6
5 810006PV 1 810766PV 2 25-100 85 70 M16 20 30 30 60 M8 8
6 810008PV 1 810768PV 2 35-150 95 90 M16 20 30 30 60 M8 8
7 810009PV 1 810769PV 2 100-400 108 90 M16 20 30 34 70 M10 10
8 810012PV 1 - - 100-390 120 110 - 20 30 - - - -
9 810013PV 1 810773PV 2 150-600 140 120 M16 25 40 35 70 M10 10
10 810014PV 1 810784PV 2 200-800 125 140 M16 25 30 25 70 M10 10
11 - 1 810774PV 2 200-800 125 140 M16 25 30 25 70 4 x M12 12
12 810019PV 1 810779PV 2 200-800 140 90 M16 28 12 28 70 M10 10
13 810020PV 1 810770PV 2 200-800 140 56 M16 30 30 30 70 M10 10
14 810015PV 1 810775PV 2 325-1300 155 150 M16 25 30 30 90 M14 14
15 810016PV 1 810776PV 2 500-2000 188 180 M24 40 40 40 90 M14 14
16 - - 81073360PV 3 1250-5000 250 230 - 70 70 - 150 6 x M24 40
17 - - 81073375PV 3 2000-8000 250 230 - 70 70 - 150 6 x M24 40
18 - - 81073660PV 3 2250-9000 350 290 - 85 85 - 196 6 x M24 40
19 - - 81073675PV 3 3500-14000 350 290 - 85 85 - 196 6 x M24 40
20 - - 810735PV 3 350 395 - 85 85 - 196 8 x M24 40
21
Piastra di fissaggio inferiore
wdt_ID CODICE EVIDGOM CODICE KIT DI MONTAGGIO FORMA D (mm) E (mm) F (mm) G (mm) H (mm)
1 810780PV 337566PV A 98/102 8,2 117 65 5
2 810766PV 337567PV A 124/128 10,2 158 110 5
3 810768PV 337567PV A 124/128 10,2 158 110 5
4 810769PV 337568PV A 178/182 10,2 214 150 6
5 810773PV 337568PV A 178/182 10,2 214 150 6
6 810784PV 337568PV A 178/182 10,2 214 150 6
7 810779PV 337568PV A 178/182 10,2 214 150 6
8 810770PV 337568PV A 178/182 10,2 214 150 6
9 810775PV 337569PV B 170 10,5 200 - 8
10 810776PV 337569PV B 170 10,5 200 - 8
