Sistemi di Serraggio

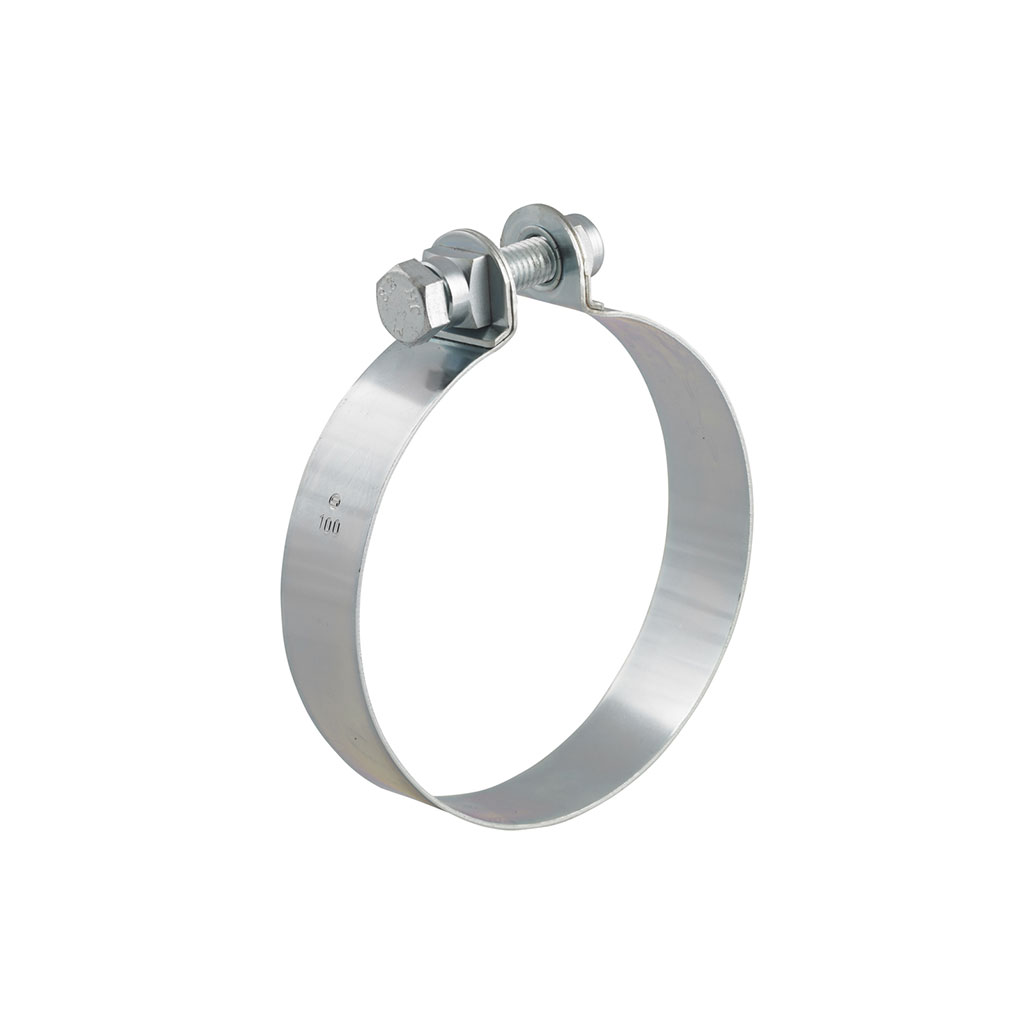

Collari S-SP
Collari S DIN 3017-2 / SP DIN 3016-2
W1 W4 W5
I collari a diametro fisso costruiti secondo le normative DIN 3017-2 e DIN 3016-2 garantiscono un’ottima tenuta sia su manicotti in gomma quanto su parti in materiale metallico o plastico. Sono realizzabili in vari diametri a richiesta con incrementi di 1 mm.
Dati tecnici
| BANDA mm | VITE (X) Zy | VITE (X) Sz | VITE (X) Sk | VITE (X) FILETTO | PROFILO EPDM | LARG. TOTALE mm | SPESSORE mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| wdt_ID | COLLARE TIPO | BANDA mm | Ø MINIMO mm | SPESS. W1 mm | SPESS. W4 mm | SPESS. W5 mm | Ø MAX mm | TOLLERANZA mm | VITE (X) Zy | VITE (X) Sz | VITE (X) Sk | VITE (X) FILETTO | COPPIA SERRAGGIO Nm | PROF. POLICLOROPRENE CR | PROFILO EPDM | PROF. SILICONE (MQV) | LARG. TOTALE mm | SPESSORE mm |
| 1 | S DIN 3017-2 | 7 | 6 | 0,4 | 0,4 | 0,4 | 30 | ± 0,5 | X | - | - | M3 X 16 | 0,5 | - | - | - | - | - |
| 2 | S DIN 3017-2 | 9 | 9 | 0,4 | 0,4 | 0,4 | 40 | ± 1,0 | X | - | - | M4 x 22 | 1,2 | X | X | X | 12,5 | 1 |
| 3 | S DIN 3017-2 | 12 | 12 | 0,5 | 0,5 | 0,5 | 50 | ± 1,0 | - | X | - | M5 x 25 | 1,5 | X | X | X | 15 | 1,2 |
| 4 | S DIN 3017-2 | 15 | 18 | 0,6 | 0,6 | 0,6 | 70 | ± 1,5 | - | X | - | M6 x 30 | 4,0 | X | X | X | 18,5 | 1,5 |
| 5 | S DIN 3017-2 | 20 | 25 | 0,0 | 0,8 | 0,8 | 80 | ± 2,0 | - | X | - | M8 x 40 | 12,0 | X | X | X | 25 | 2 |
| 6 | S DIN 3017-2 | 25 | 50 | 1,3 | 1,0 | 1,0 | 100 | ± 2,0 | - | - | X | M10 x 45 | 30,0 | X | X | X | 31 | 3 |
| 7 | S DIN 3017-2 | 30 | 75 | 2,5 | 2,5 | 2,5 | 120 | +2,0/-3,0 | - | - | X | M12 x 70 | 70,0 | X | X | X | 36 | 3 |
| 8 | SP DIN 3016-2 | 9 | 6 | 0,6 | 0,4 | 0,4 | 40 | ± 1,0 | X | - | - | M4 x 22 | 1,2 | X | X | X | 12,5 | 1 |
| 9 | SP DIN 3016-2 | 12 | 9 | 0,7 | 0,5 | 0,5 | 50 | ± 1,0 | - | X | - | M5 x 25 | 1,5 | X | X | X | 15 | 1,2 |
| 10 | SP DIN 3016-2 | 15 | 12 | 0,8 | 0,8 | 0,6 | 70 | ± 1,5 | - | X | - | M6 x 30 | 4,0 | X | X | X | 18,5 | 1,5 |
| 11 | SP DIN 3016-2 | 20 | 25 | 0,0 | 0,8 | 0,8 | 80 | ± 2,0 | - | X | - | M8 x 40 | 12,0 | X | X | X | 25 | 2 |
| 12 | SP DIN 3016-2 | 25 | 50 | 0,0 | 1,0 | 1,0 | 100 | ± 2,0 | - | - | X | M10 x 45 | 30,0 | X | X | X | 31 | 3 |
| 13 | SP DIN 3016-2 | 30 | 75 | 2,5 | 2,5 | 2,5 | 120 | +2,0/-3,0 | - | - | X | M12 x 70 | 70,0 | X | X | X | 36 | 3 |
