Guarnizioni per alberi rotanti

Gli anelli di tenuta sono guarnizioni dinamiche destinate agli alberi rotanti di pompe e motori.

La loro funzione è quella di impedire la fuoriuscita di fluidi o liquidi dal sistema e, allo stesso tempo, la contaminazione di quest’ultimo da parte di agenti esterni.

La struttura comprende una parte profilata in elastomero, un’armatura metallica di supporto e
una molla di compressione.

Per scegliere la migliore configurazione, di una guarnizione per alberi rotanti, occorre tenere in considerazione:

– le condizioni di applicazione e, in particolare il fluido a contatto e le temperature d’esercizio
– la velocità di rotazione
– la pressione

Downloads

Tabelle dimensionali (pdf)

Istruzioni di montaggio (pdf)

Richiedi informazioni sul prodotto

Dati tecnici

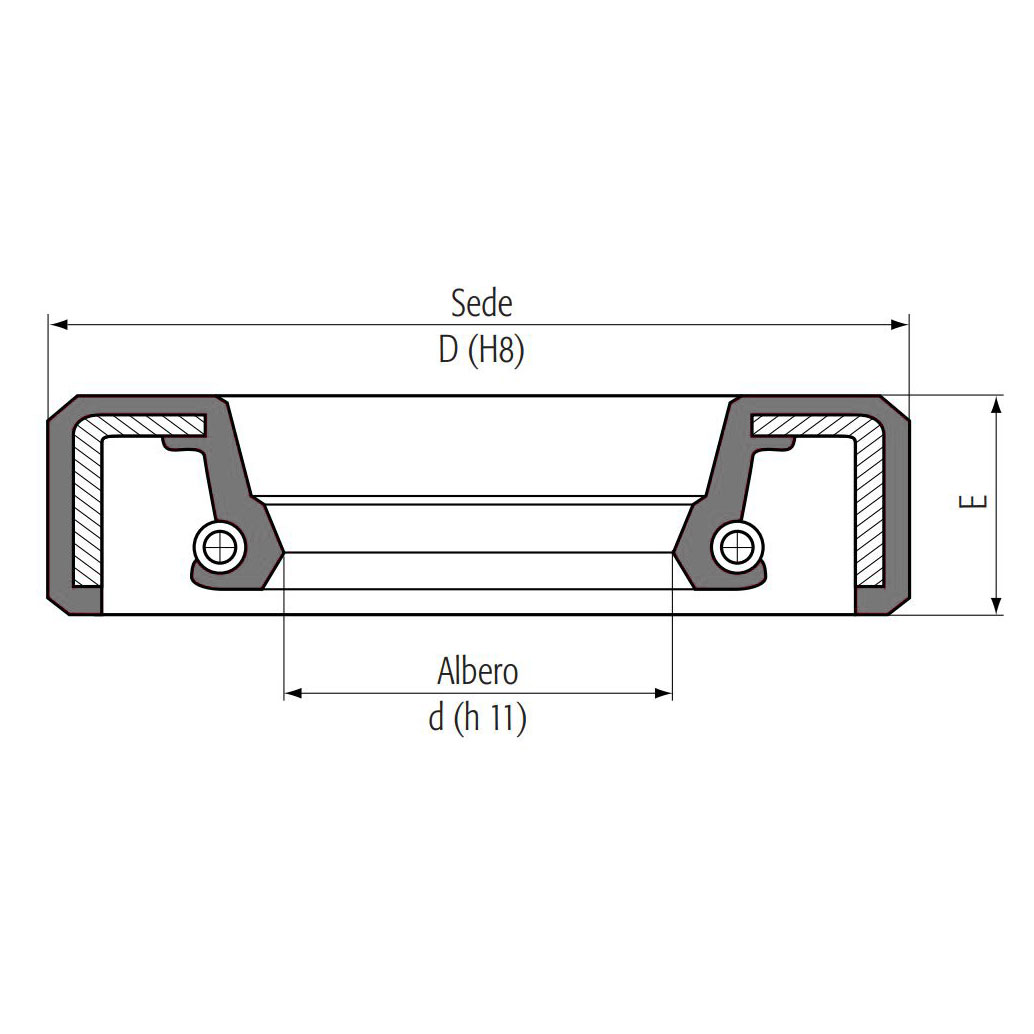

d (mm) MESCOLA TIPO
wdt_ID d (mm) D (mm) E (mm) MESCOLA TIPO CODICE
1 5 15 6 NBR IE 722034
2 5 15 6 FKM IE 72203481
3 5 15 6 NBR IEL 792593
4 6 16 7 NBR IE 722987
5 6 22 7 NBR IE 722196
6 6,3 19 6,3 NBR IE 722416
7 7 16 7 NBR IE 722290
8 7 19 6 NBR IE 722399
9 7 22 7 NBR IE 722721
10 8 16 6,5 NBR IE 722455
11 8 18 5 NBR IE 722477
12 8 18 5 NBR IEL 792594
13 8 22 7 NBR IE 772023
14 8 22 8 NBR IE 722211
15 8 22 7 NBR IEL 792595
16 9 22 7 NBR IE 722981
17 9 25 8 NBR IE 722273
18 9 26 7 NBR IE 772028
19 9,2 19 5,3 NBR IE 722003
20 10 18 5 NBR IE 722495
21 10 19 7 NBR IE 722164
22 10 22 7 NBR IE 722940
23 10 22 8 NBR IE 722294
24 10 22 7x8 NBR IEL 725331
25 10 25 8 NBR IE 722267
26 10 26 7 NBR IE 722983
27 11 22 7 NBR IE 772010
28 11 26 7 NBR IE 772027
29 12 19 5 NBR IE 792700
30 12 22 4 NBR IE 792701
31 12 22 4 NBR IEL 792596
32 12 22 4,5 NBR IE 722303
33 12 22 7 NBR IEL 792507
34 12 24 6,5 NBR IE 722395
35 12 24 6,5 NBR IEL 792597
36 12 24 7 NBR IE 772204
37 12 26 8 NBR IE 722109
38 12 26 8 NBR IEL 725352
39 12 28 7 NBR IE 722992
40 12 28 8 NBR IE 722268
41 12 28 8 NBR IEL 725589
42 12 30 7 NBR IE 772011
43 12 30 8 NBR IE 722189
44 12 32 10 NBR IE 792702
45 12,5 22 4,5 NBR IE 722810
46 13 26 6 NBR IE 792703
47 13 26 9 NBR IEL 725297
48 13 30 8 NBR IE 722013
49 14 22 4 NBR IE 722234
50 14 22 4 NBR IEL 792598
