Guarnizioni

Guarnizioni JF4

Dalmar ha scelto Hutchinson perché…

Hutchinson controlla l’intera filiera produttiva all’interno dei suoi stabilimenti: ogni anno sviluppa, produce e certifica più di 100 tipi di mescole formulate per soddisfare i capitolati e le normative più severe dell’industria. Pioniera nel campo delle tenute. Nel 1948 introduce in Europa l’anello R che in seguito sarà conosciuto con il termine comune di O-ring: la tenuta più semplice e usata al mondo.

Guarnizioni JF4

Le guarnizioni JF4, grazie alla loro sezione a 4 lobi, mantengo i vantaggi di simmetria e di ingombro tipici degli O-Ring, e rappresentano una migliore soluzione per la tenuta dei dispositivi idraulici, pneumatici e oleopneumatici.

I JF4 sono indicati per impieghi in applicazioni dinamiche e statiche e soprattutto nei casi di:

MOVIMENTI ALTERNATIVI
Sulla base delle condizioni di montaggio indicate, si possono ottenere risultati soddisfacenti fino a 150 bar.
Al di là di questo limite, è necessario rispettare condizioni di montaggio e di lubrificazione specifiche.

MOVIMENTI ROTATIVI
Sulla base delle condizioni di montaggio indicate, si possono ottenere risultati soddisfacenti fino a velocità di 1m/s.
Al di là di questo limite, è necessario rispettare condizioni di montaggio e di lubrificazione specifiche.

Downloads

TABELLE DIMENSIONALI

ISTRUZIONI MONTAGGIO

Richiedi informazioni sul prodotto

CONSIGLI PER LA SCELTA DELLA MESCOLA

La guida all’utilizzo che segue, ti permetterà di orientare la scelta sul materiale che meglio si adatta ai tuoi bisogni.
Nelle tabelle sono indicate solo le mescole più comuni – NBR, EDPM, FKM – ma ogni anno vengono messe a punto oltre 100 formulazioni.

Scopri di più

TRATTAMENTI SUPERFICIALI

Un’ampia gamma di trattamenti superficiali ad alte prestazioni, sviluppati nei laboratori Hutchinson.

Scopri di più

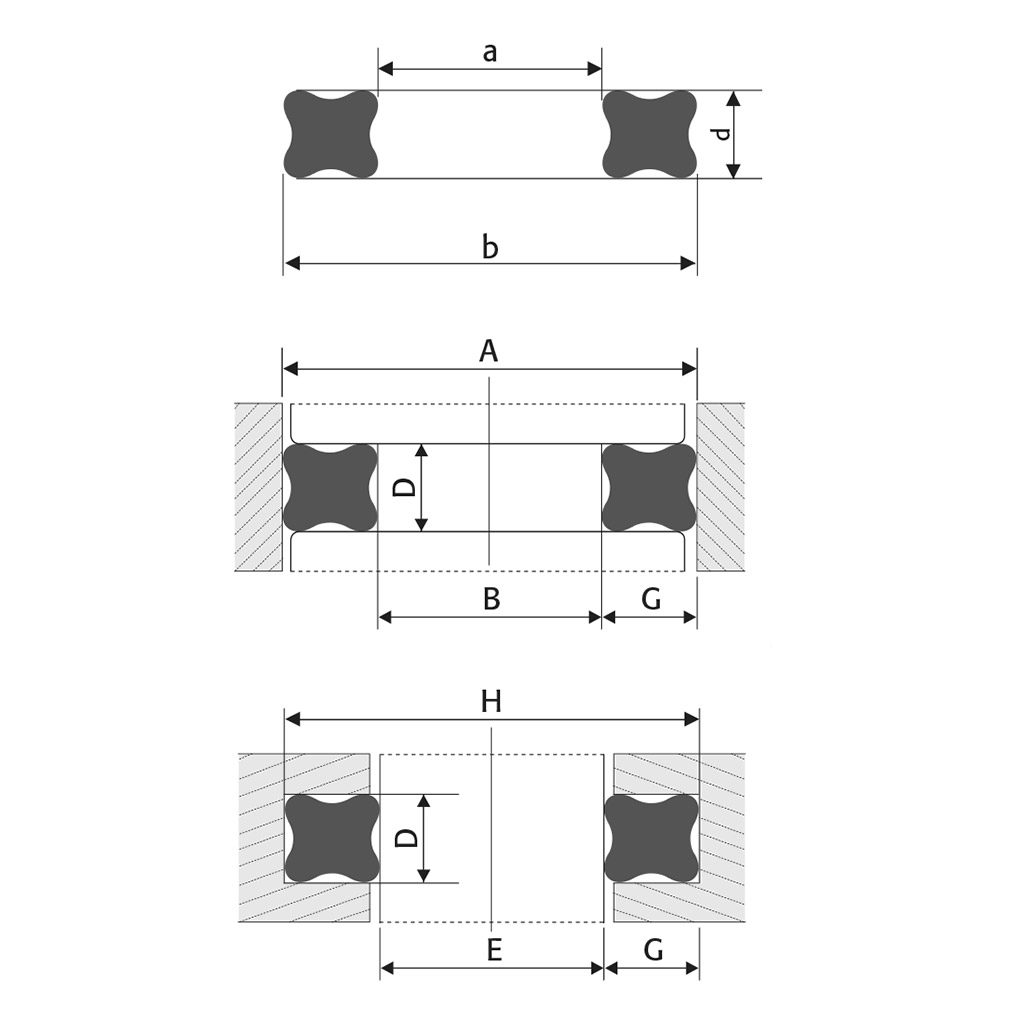

Dati tecnici

a
wdt_ID RIF MESCOLA 9PD31 JF4 N° a b d A mini - A maxi B +/ 0,1 – 0 D +0,1/-0 G E mini - E maxi H + 0 / – 0,1
1 203514L 74 B 235,00 248,98 6,99 250,00 - 255,00 237,00 - 242,00 7,90 6,5 234,00 - 238,00 247,00 - 251,00
2 203515L 75 240,67 254,65 6,99 255,50 - 257,50 242,50 - 244,50 7,90 6,5 239,00 - 243,00 252,00 - 256,00
3 204000L 75 A 243,02 257,00 6,99 258,00 - 261,00 245,00 - 248,00 7,90 6,5 244,00 - 246,00 257,00 - 259,00
4 204001L 75 B 248,00 261,98 6,99 262,00 - 268,00 249,00 - 255,00 7,90 6,5 247,00 - 251,00 260,00 - 264,00
5 204002L 76 253,37 267,35 6,99 268,50 - 273,50 255,50 - 260,50 7,90 6,5 252,00 - 256,50 265,00 - 269,50
6 204003L 76 A 259,00 272,98 6,99 274,00 - 280,00 261,00 - 267,00 7,90 6,5 257,00 - 262,00 270,00 - 275,00
7 204004L 77 266,07 280,05 6,99 280,50 - 287,50 267,50 - 274,50 7,90 6,5 264,50 - 269,00 277,50 - 282,00
8 204005L 77 A 273,10 287,08 6,99 288,00 - 293,00 275,00 - 280,00 7,90 6,5 271,50 - 276,00 284,50 - 289,00
9 204006L 78 278,77 292,75 6,99 293,50 - 299,50 280,50 - 286,50 7,90 6,5 277,00 - 282,00 290,00 - 295,00
10 204007L 78 A 284,00 297,98 6,99 300,00 - 303,00 287,00 - 290,00 7,90 6,5 283,00 - 287,00 296,00 - 300,00
11 204008L 78 B 287,50 301,48 6,99 303,50 - 306,00 290,50 - 293,00 7,90 6,5 288,00 - 290,50 301,00 - 303,50
12 204009L 79 291,47 305,45 6,99 306,50 - 312,50 293,50 - 299,50 7,90 6,5 291,00 - 295,00 304,00 - 308,00
13 204010L 79 A 298,00 311,98 6,99 313,00 - 318,50 300,00 - 305,50 7,90 6,5 296,00 - 301,00 309,00 - 314,00
14 204011L 80 304,17 318,15 6,99 319,00 - 325,50 306,00 - 312,50 7,90 6,5 302,00 - 307,00 315,00 - 320,00
15 204012L 80 A 310,00 323,98 6,99 326,00 - 332,00 313,00 - 319,00 7,90 6,5 308,00 - 313,00 321,00 - 326,00
16 204013L 81 316,87 330,85 6,99 332,50 - 338,50 319,50 - 325,50 7,90 6,5 315,00 - 320,00 328,00 - 333,00
17 204014L 81 A 323,50 337,48 6,99 339,00 - 344,50 326,00 - 331,50 7,90 6,5 322,00 - 327,00 335,00 - 340,00
18 204015L 82 329,57 343,55 6,99 345,00 - 351,50 332,00 - 338,50 7,90 6,5 328,00 - 333,00 341,00 - 346,00
19 204500L 82 A 336,50 350,48 6,99 352,00 - 357,00 339,00 - 344,00 7,90 6,5 334,00 - 340,00 347,00 - 353,00
20 204501L 83 342,27 356,25 6,99 357,50 - 363,00 344,50 - 350,00 7,90 6,5 341,00 - 346,00 354,00 - 359,00
21 204502L 83 A 348,50 362,48 6,99 363,50 - 370,00 350,50 - 357,00 7,90 6,5 347,00 - 352,00 360,00 - 365,00
22 204503L 84   354,97 368,95 6,99 370,50 - 377,50 357,50 - 364,50 7,90 6,5 353,00 - 359,00 366,00 - 372,00
23 204504L 84 A 362,50 376,48 6,99 378,00 - 383,00 365,00 - 370,00 7,90 6,5 360,00 - 366,00 373,00 - 379,00
24 204505L 85 367,67 381,65 6,99 383,50 - 389,50 370,50 - 376,50 7,90 6,5 367,00 - 372,00 380,00 - 385,00
25 204506L 85 A 374,00 387,98 6,99 390,00 - 396,00 377,00 - 383,00 7,90 6,5 373,00 - 378,00 386,00 - 391,00
26 204507L 86 380,37 394,35 6,99 396,50 - 403,00 383,50 - 390,00 7,90 6,5 379,00 - 384,00 392,00 - 397,00
27 204508L 86 A 387,50 401,48 6,99 403,50 - 408,50 390,50 - 395,50 7,90 6,5 385,00 - 392,00 398,00 - 405,00
28 204509L 87 393,07 407,05 6,99 409,00 - 415,00 396,00 - 402,00 7,90 6,5 393,00 - 397,00 406,00 - 410,00
29 204510L 87 A 401,00 414,98 6,99 416,00 - 423,00 403,00 - 410,00 7,90 6,5 398,00 - 405,00 411,00 - 418,00
30 200000L 1 0,00 0,00 1,78  6,10 -  6,20  2,95 -  3,05 2,00 1,575  3,25  6,40
31 200001L 2 0,00 0,00 1,78  6,90 - 7,00  3,75 -  3,85 2,00 1,575  4,00 -  4,05  7,15 -  7,20
32 200002L 3 0,00 0,00 1,78  7,70 -  7,80  4,55 -  4,65 2,00 1,575  4,75 -  4,80  7,90 -  7,95
33 200003L 3 A 0,00 0,00 1,78  7,85 -  8,00  4,70 -  4,85 2,00 1,575  4,95 -  5,00  8,10 -  8,15
34 200004L 4 0,00 0,00 1,78  8,50 -  8,65  5,35 -  5,50 2,00 1,575  5,55 -  5,60  8,70 -  8,75
35 200005L 4 A 0,00 0,00 1,78  8,95 -  9,10  5,80 -  5,95 2,00 1,575  6,00 -  6,05  9,15 -  9,20
36 200006L 5 0,00 0,00 1,78  9,30 -  9,50  6,15 -  6,35 2,00 1,575  6,35 -  6,40  9,50 -  9,55
37 200007L 5 A 0,00 10,21 1,78  9,90 - 10,15  6,75 2,00 1,575  6,90 -  7,00 10,05 - 10,15
38 200008L 6 0,00 11,21 1,78 10,90 - 11,15  7,75 -  8,00 2,00 1,575  7,90 -  8,00 11,05 - 11,25
39 200009L 6 A 0,00 12,26 1,78 11,95 - 12,25  8,80 -  9,10 2,00 1,575  8,95 -  9,05 12,10 - 12,20
40 200010L 7 0,00 12,81 1,78 12,50 - 12,85  9,35 -  9,70 2,00 1,575  9,50 -  9,60 12,65 - 12,75
41 200011L 7 A 0,00 13,26 1,78 12,95 - 13,30  9,80 - 10,15 2,00 1,575  9,90 - 10,05 13,05 - 13,20
42 200232L 113 10,82 14,38 1,78 14,10 - 14,45 10,95 - 11,30 2,00 1,575 11,05 - 11,15 14,20 - 14,30
43 200738L 114 12,42 15,98 1,78 15,70 - 16,15 12,55 - 13,00 2,00 1,575 12,60 - 12,75 15,75 - 15,90
44 200728L 115 14,00 17,56 1,78 17,35 - 17,85 14,20 - 14,60 2,00 1,575 14,15 - 14,30 17,30 - 17,45
45 200729L 116 15,60 19,16 1,78 18,90 - 19,50 15,75 - 16,35 2,00 1,575 15,75 - 15,90 18,90 - 19,05
46 200730L 117 17,17 20,73 1,78 20,60 - 21,10 17,45 - 17,95 2,00 1,575 17,30 - 17,45 20,45 - 20,60
47 200739L 118 18,77 22,33 1,78 22,30 - 22,75 19,05 - 19,60 2,00 1,575 18,85 - 19,05 22,00 - 22,20
48 200731L 119 20,35 23,91 1,78 23,45 - 24,35 20,60 - 21,20 2,00 1,575 20,40 - 20,65 23,55 - 23,80
49 200732L 120 21,95 25,51 1,78 25,05 - 26,00 22,20 - 22,85 2,00 1,575 22,00 - 22,25 25,15 - 25,40
50 200740L 121 23,52 27,08 1,78 26,50 - 27,60 23,75 - 24,45 2,00 1,575 23,55 - 23,80 26,70 - 26,95
51 201264L 122 25,12 28,68 1,78 28,55 - 29,40 25,40 - 26,25 2,00 1,575 25,10 - 25,40 28,25 - 28,55
52 201265L 123 26,70 30,26 1,78 30,15 - 31,05 27,00 - 27,90 2,00 1,575 26,65 - 26,95 29,80 - 30,10
53 201266L 124 28,30 31,86 1,78 31,80 - 32,75 28,65 - 29,60 2,00 1,575 28,25 - 28,55 31,40 - 31,70
54 201267L 125 29,87 33,43 1,78 33,35 - 34,35 30,20 - 31,20 2,00 1,575 29,80 - 30,10 32,95 - 33,25
55 201687L 137 63,22 66,78 1,78 67,15 - 69,20 64,00 - 66,05 2,00 1,575 62,65 - 63,30 65,80 - 66,45
56 200012L 8 9,19 14,43 2,62 14,00 - 14,45 9,20 - 9,65 2,90 2,4  9,45 -  9,55 14,25 - 14,35
57 200013L 8 A 9,80 15,04 2,62 14,70 - 15,05 9,90 - 10,2 2,90 2,4 10,00 - 10,15 14,80 - 14,95
58 200014L 9 10,77 16,01 2,62 15,70 - 16,10 10,90 - 11,30 2,90 2,4 11,00 - 11,10 15,80 - 15,90
59 200015L 9 A 11,70 16,94 2,62 16,60 - 17,05 11,80 - 12,25 2,90 2,4 11,90 - 12,05 16,70 - 16,85
60 200500L 10 12,37 17,61 2,62 17,30 - 17,75 12,50 - 12,95 2,90 2,4 12,50 - 12,70 17,30 - 17,50
61 200501L 10 A 12,80 18,04 2,62 17,70 - 18,20 12,90 - 13,40 2,90 2,4 12,95 - 13,15 17,75 - 17,95
62 200502L 10 B 13,70 18,94 2,62 18,60 - 19,10 13,80 - 14,30 2,90 2,4 13,80 - 14,00 18,60 - 18,80
63 200503L 11 13,94 19,18 2,62 19,15 - 19,40 14,35 - 14,60 2,90 2,4 14,10 - 14,25 18,90 - 19,05
64 200504L 11 A 14,70 19,94 2,62 19,65 - 20,20 14,85 - 15,40 2,90 2,4 14,85 - 15,00 19,65 - 19,80
65 200505L 12 15,54 20,78 2,62 20,50 - 21,05 15,70 - 16,25 2,90 2,4 15,65 - 16,00 20,45 - 20,80
66 200506L 13 17,12 22,36 2,62 22,00 - 22,55 17,20 - 17,75 2,90 2,4 17,20 - 17,40 22,00 - 22,20
67 200507L 13 A 17,75 22,99 2,62 22,70 - 23,40 17,90 - 18,60 2,90 2,4 17,80 - 18,05 22,60 - 22,85
68 200508L 14 18,72 23,96 2,62 23,70 - 24,40 18,90 - 19,60 2,90 2,4 18,80 - 19,00 23,60 - 23,80
69 200509L 14 A 19,60 24,84 2,62 24,60 - 25,35 19,80 - 20,55 2,90 2,4 19,65 - 20,00 24,45 - 24,80
70 200733L 217 20,30 25,54 2,62 25,30 - 26,00 20,50 - 21,20 2,90 2,4 20,35 - 20,60 25,15 - 25,40
71 200734L 218 21,89 27,13 2,62 26,90 - 27,70 22,10 - 22,90 2,90 2,4 21,90 - 22,15 26,70 - 26,95
72 200735L 219 23,47 28,71 2,62 28,50 - 29,35 23,70 - 24,55 2,90 2,4 23,50 - 23,75 28,30 - 28,55
73 201259L 220 25,07 30,31 2,62 30,10 - 31,00 25,30 - 26,20 2,90 2,4 25,30 - 25,55 30,10 - 30,35
74 201260L 221 26,64 31,88 2,62 31,70 - 32,65 26,90 - 27,85 2,90 2,4 26,60 - 26,90 31,40 - 31,70
75 201261L 222 28,24 33,48 2,62 33,30 - 34,30 28,50 - 29,50 2,90 2,4 28,15 - 28,45 32,95 - 33,25
76 201268L 223 29,82 35,06 2,62 34,90 - 35,95 30,10 - 31,15 2,90 2,4 29,75 - 30,05 34,55 - 34,85
77 201269L 224 31,42 36,66 2,62 36,75 - 37,65 31,75 - 32,85 2,90 2,4 31,30 - 31,65 36,10 - 36,45
78 201270L 225 32,99 38,23 2,62 38,10 - 39,30 33,30 - 34,50 2,90 2,4 32,85 - 33,20 37,55 - 38,00
79 201271L 226 34,60 39,84 2,62 39,75 - 40,95 34,95 - 36,15 2,90 2,4 34,45 - 34,80 39,25 - 39,60
80 201272L 227 36,17 41,41 2,62 40,35 - 42,60 35,55 - 37,80 2,90 2,4 36,00 - 36,35 40,80 - 41,15
81 201273L 228 37,77 43,01 2,62 42,95 - 44,25 38,14 - 39,45 2,90 2,4 37,55 - 37,95 42,35 - 42,75
82 203003L 61 142,24 156,22 6,99 156,50 - 159,50 143,50 - 146,50 7,90 6,5 141,50 - 144,00 154,50 - 157,00
83 203004L 62 145,42 159,40 6,99 159,70 - 162,90 146,70 - 149,90 7,90 6,5 144,50 - 147,00 157,50 - 160,00
84 203005L 63 148,59 162,57 6,99 163,00 - 166,30 150,00 - 153,30 7,90 6,5 147,50 - 150,50 160,50 - 163,50
85 203006L 64 151,77 165,75 6,99 166,40 - 168,40 153,40 - 155,40 7,90 6,5 151,00 - 153,50 164,00 - 166,50
86 203007L 64 A 155,02 169,00 6,99 169,00 - 172,50 156,00 - 159,50 7,90 6,5 154,00 - 156,50 167,00 - 169,50
87 203008L 65 158,12 172,10 6,99 172,70 - 175,40 159,70 - 162,40 7,90 6,5 157,00 - 159,50 170,00 - 172,50
88 203009L 65 A 161,02 175,00 6,99 175,50 - 178,80 162,50 - 165,80 7,90 6,5 160,00 - 162,50 173,00 - 175,50
89 203010L 66 164,47 178,45 6,99 179,00 - 181,50 166,00 - 168,50 7,90 6,5 163,00 - 166,00 176,00 - 179,00
90 203011L 66 A 167,02 181,00 6,99 181,70 - 185,00 168,70 - 172,00 7,90 6,5 166,50 - 168,50 179,50 - 181,50
91 203012L 67 170,82 184,80 6,99 185,30 - 187,80 172,30 - 174,80 7,90 6,5 169,00 - 172,50 182,00 - 185,50
92 203013L 67 A 173,52 187,50 6,99 188,00 - 191,00 175,00 - 178,00 7,90 6,5 173,00 - 175,50 186,00 - 188,50
93 203014L 68   177,17 191,15 6,99 191,40 - 194,00 178,40 - 181,00 7,90 6,5 176,00 - 178,50 189,00 - 191,50
94 203015L 68 A 180,52 194,50 6,99 195,00 - 197,80 182,00 - 184,00 7,90 6,5 179,00 - 182,50 192,00 - 195,50
95 203500L 69 183,52 197,50 6,99 198,00 - 200,30 185,00 - 187,30 7,90 6,5 183,00 - 185,50 196,00 - 198,50
96 203501L 69 A 186,02 200,00 6,99 200,50 - 204,00 187,50 - 191,00 7,90 6,5 186,00 - 188,00 199,00 - 201,00
97 203502L 70 189,87 203,85 6,99 204,20 - 206,40 191,20 - 193,40 7,90 6,5 189,00 - 192,00 202,00 - 205,00
98 203503L 70 A 192,02 206,00 6,99 206,50 - 210,50 193,50 - 197,50 7,90 6,5 192,50 - 194,00 205,50 - 207,00
99 203504L 71 196,22 210,20 6,99 210,75 - 213,30 197,75 - 200,30 7,90 6,5 195,00 - 198,50 208,00 - 211,50
100 203505L 71 A 199,02 213,00 6,99 213,50 - 217,00 200,50 - 204,00 7,90 6,5 199,00 - 201,00 212,00 - 214,00
101 203506L 72 202,57 216,55 6,99 217,50 - 221,00 204,50 - 208,00 7,90 6,5 202,00 - 205,00 215,00 - 218,00
102 203507L 72 A 206,80 220,78 6,99 221,30 - 226,00 208,30 - 213,00 7,90 6,5 205,50 - 209,00 218,50 - 222,00
103 203508L 72 B 211,02 225,00 6,99 226,50 - 229,50 213,50 - 216,50 7,90 6,5 209,50 - 213,50 222,50 - 226,50
104 203509L 73 215,27 229,25 6,99 230,00 - 233,50 217,00 - 220,50 7,90 6,5 214,00 - 218,00 227,00 - 231,00
105 203510L 73 A 219,02 233,00 6,99 233,70 - 238,30 220,70 - 225,30 7,90 6,5 218,50 - 221,00 231,50 - 234,00
106 203511L 73 B 223,50 237,48 6,99 238,00 - 242,00 225,00 - 229,00 7,90 6,5 222,00 - 226,00 235,00 - 239,00
107 203512L 74 227,97 241,95 6,99 242,50 - 245,00 229,50 - 232,00 7,90 6,5 226,50 - 230,50 239,50 - 243,50
108 203513L 74 A 231,02 245,00 6,99 245,50 - 249,50 232,50 - 236,50 7,90 6,5 231,00 - 233,50 244,00 - 246,50
109 201274L 229 39,34 44,58 2,62  44,55 -  45,90  39,75 -  41,10 2,90 2,4  39,10 -  39,50  43,90 -  44,30
110 201275L 230 40,94 46,18 2,62  46,15 -  47,60  41,35 -  42,80 2,90 2,4  40,70 -  41,10  45,50 -  45,90
111 201688L 231 42,52 47,76 2,62  47,75 -  49,25  42,95 -  44,45 2,90 2,4  42,25 -  42,70  47,05 -  47,50
112 203105L 261 139,37 144,61 2,62 145,55 - 150,45 140,75 - 145,65 2,90 2,4 137,50 - 138,95 142,30 - 143,75
113 200510L 15 18,64 25,70 3,53  25,40 -  26,10  18,85 -  19,55 3,90 3,275  18,70 -  19,00  25,25 -  25,55
114 200511L 16 20,22 27,28 3,53  27,00 -  27,65  20,45 -  21,10 3,90 3,275  20,30 -  20,60  26,85 -  27,15
115 200512L 16 A 20,90 27,96 3,53  27,70 -  28,40  21,15 -  21,85 3,90 3,275  21,00 -  21,20  27,55 -  27,75
116 200513L 17 21,82 28,88 3,53  28,50 -  29,35  21,95 -  22,80 3,90 3,275  21,85 -  22,15  28,40 -  28,70
117 200514L 18 23,39 30,45 3,53  30,00 -  30,80  23,45 -  24,25 3,90 3,275  23,45 -  23,70  30,00 -  30,25
118 200515L 18 A 23,99 31,05 3,53  30,85 -  31,55  24,30 -  25,00 3,90 3,275  24,00 -  24,30  30,55 -  30,85
119 201000L 19 24,99 32,05 3,53  31,85 -  32,55  25,30 -  26,00 3,90 3,275  25,00 -  25,40  31,55 -  31,95
120 201001L 19 A 25,90 32,96 3,53  32,75 -  33,20  26,20 -  26,65 3,90 3,275  25,85 -  26,20  32,40 -  32,75
121 201002L 20 26,57 33,63 3,53  33,40 -  34,10  26,85 -  27,55 3,90 3,275  26,50 -  27,00  33,05 -  33,55
122 201003L 20 A 27,57 34,63 3,53  34,40 -  34,85  27,85 -  28,30 3,90 3,275  27,50 -  28,00  34,05 -  34,55
123 201004L 21 28,17 35,23 3,53  34,95 -  36,10  28,40 -  29,55 3,90 3,275  28,15 -  28,45  34,70 -  35,00
124 201005L 22 29,74 36,80 3,53  36,50 -  37,75  29,95 -  31,20 3,90 3,275  29,60 -  30,05  36,15 -  36,60
125 201006L 23 31,34 38,40 3,53  38,00 -  39,00  31,45 -  32,45 3,90 3,275  31,25 -  31,65  37,80 -  38,20
126 201007L 23 A 32,04 39,10 3,53  39,05 -  39,60  32,50 -  33,05 3,90 3,275  31,90 -  32,35  38,45 -  38,90
127 201008L 24 32,92 39,98 3,53  39,75 -  40,50  33,20 -  33,95 3,90 3,275  32,80 -  33,25  39,35 -  39,80
128 201009L 24 A 33,80 40,86 3,53  40,65 -  41,20  34,10 -  34,65 3,90 3,275  33,65 -  34,10  40,20 -  40,65
129 201010L 25 34,52 41,58 3,53  41,35 -  42,65  34,80 -  36,10 3,90 3,275  34,40 -  35,00  40,95 -  41,55
130 201011L 26 36,09 43,15 3,53  42,95 -  44,30  36,40 -  37,75 3,90 3,275  36,00 -  36,40  42,55 -  42,95
131 201012L 27 37,69 44,75 3,53  44,50 -  46,10  37,95 -  39,55 3,90 3,275  37,50 -  38,00  44,05 -  44,55
132 201262L 323 40,87 47,93 3,53  47,75 -  49,15  41,20 -  42,60 3,90 3,275  40,65 -  41,15  47,20 -  47,70
133 201689L 324 44,05 51,11 3,53  50,95 -  52,50  44,40 -  45,95 3,90 3,275  43,80 -  44,30  50,35 -  50,85
134 201690L 325 47,22 54,28 3,53  54,15 -  55,80  47,60 -  49,25 3,90 3,275  46,92 -  47,45  53,45 -  54,00
135 201693L 326 0,00 0,00 3,53  57,35 -  59,10  50,80 -  52,55 3,90 3,275  50,05 -  50,60  56,60 -  57,15
136 201694L 327 0,00 0,00 3,53  60,55 -  62,40  54,00 -  55,85 3,90 3,275  53,15 -  53,80  59,70 -  60,35
137 201691L 328 0,00 0,00 3,53  63,75 -  65,75  57,20 -  59,20 3,90 3,275  56,30 -  59,95  62,85 -  63,50
138 201692L 329 0,00 0,00 3,53  66,95 -  69,05  60,40 -  62,50 3,90 3,275  59,45 -  60,10  66,00 -  66,65
139 201695L 330 0,00 0,00 3,53  70,15 -  72,35  63,60 -  65,80 3,90 3,275  62,55 -  63,25  69,10 -  69,80
140 202159L 331 0,00 0,00 3,53  73,35 -  75,65  66,80 -  69,10 3,90 3,275  65,70 -  66,40  72,25 -  72,95
141 202160L 332 0,00 0,00 3,53  76,55 -  78,95  70,00 -  72,40 3,90 3,275  68,80 -  69,55  75,35 -  76,10
142 202161L 333 0,00 0,00 3,53  79,75 -  82,30  73,20 -  75,75 3,90 3,275  71,95 -  72,75  78,50 -  79,30
143 202162L 334 0,00 0,00 3,53  82,95 -  85,60  76,40 -  79,05 3,90 3,275  75,05 -  75,90  81,60 -  82,45
144 202163L 335 0,00 0,00 3,53  86,15 -  88,90  79,60 -  82,35 3,90 3,275  78,20 -  79,05  84,75 -  85,60
145 202157L 336 0,00 0,00 3,53  89,35 -  92,20  82,80 -  85,65 3,90 3,275  81,30 -  82,20  87,85 -  88,75
146 202164L 337 0,00 0,00 3,53  92,55 -  95,50  86,00 -  88,95 3,90 3,275  84,45 -  85,35  91,00 -  91,90
147 202165L 338 0,00 0,00 3,53  95,75 -  98,85  89,20 -  92,30 3,90 3,275  87,55 -  88,50  94,10 -  95,05
148 202166L 339 0,00 0,00 3,53  98,95 - 102,15  92,40 -  95,60 3,90 3,275  90,70 -  91,70  97,25 -  98,25
149 202635L 340 0,00 101,90 3,53 102,15 - 105,45  95,60 -  98,90 3,90 3,275  93,80 -  94,85 100,35 - 101,40
150 202632L 341 0,00 105,08 3,53 105,35 - 108,75  98,80 - 102,20 3,90 3,275  96,95 -  98,00 103,50 - 104,55
151 202633L 342 101,20 108,26 3,53 108,55 - 112,10 102,00 - 105,55 3,90 3,275 100,10 - 101,15 106,65 - 107,70
152 202634L 348 120,25 127,31 3,53 127,75 - 131,95 121,20 - 125,40 3,90 3,275 118,85 - 120,10 125,40 - 126,65
153 203596L 363 183,74 190,80 3,53 191,75 - 198,15 185,21 - 191,60 3,90 3,275 181,40 - 183,30 187,95 - 189,85
154 201013L 28 0,00 0,00 5,33  47,75 -  49,20  37,75 -  39,20 6,10 5  37,45 -  38,00  47,45 -  48,00
155 201014L 28 A 0,00 0,00 5,33  50,00 -  50,70  40,00 -  40,70 6,10 5  39,50 -  40,10  49,50 -  50,10
156 201015L 29 0,00 0,00 5,33  51,00 -  52,00  41,00 -  42,00 6,10 5  40,50 -  41,10  50,50 -  51,10
157 201500L 29 A 0,00 0,00 5,33  52,10 -  53,80  42,10 -  43,80 6,10 5  41,65 -  42,25  51,65 -  52,25
158 201501L 30 0,00 0,00 5,33  54,00 -  55,20  44,00 -  45,20 6,10 5  43,65 -  44,30  53,65 -  54,30
159 201502L 30 A 0,00 0,00 5,33  55,35 -  57,00  45,35 -  47,00 6,10 5  44,90 -  45,50  54,90 -  55,50
160 201503L 30 B 0,00 0,00 5,33  57,15 -  57,40  47,15 -  47,40 6,10 5  45,60 -  46,25  55,60 -  56,25
161 201504L 31 0,00 0,00 5,33  57,50 -  58,50  47,50 -  48,50 6,10 5  46,90 -  47,40  56,90 -  57,40
162 202500L 46 0,00 105,28 5,33 105,50 - 108,50  95,50 -  98,50 6,10 5  94,00 -  96,00 104,00 - 106,00
163 202501L 47 0,00 108,65 5,33 109,00 - 111,70  99,00 - 101,70 6,10 5  97,00 -  99,50 107,00 - 109,50
164 202502L 48 100,97 111,63 5,33 112,00 - 113,30 102,00 - 103,30 6,10 5 100,00 - 101,50 110,00 - 111,50
165 202503L 48 A 102,34 113,00 5,33 113,50 - 114,90 103,50 - 104,90 6,10 5 101,70 - 103,00 111,70 - 113,00
166 202504L 49 104,14 114,80 5,33 115,00 - 116,00 105,00 - 106,00 6,10 5 103,50 - 104,50 113,50 - 114,50
167 202505L 49 A 105,80 116,46 5,33 116,50 - 118,50 106,50 - 108,50 6,10 5 105,00 - 107,00 115,00 - 117,00
168 202506L 50 107,32 117,98 5,33 119,00 - 121,00 109,00 - 111,00 6,10 5 107,00 - 109,00 117,00 - 119,00
169 202507L 51 110,49 121,15 5,33 121,50 - 124,50 111,50 - 114,50 6,10 5 109,50 - 112,20 119,50 - 122,20
170 202508L 52 113,67 124,33 5,33 124,70 - 127,00 114,70 - 117,00 6,10 5 112,60 - 115,50 122,60 - 125,50
171 202636L 450 116,84 127,50 5,33 128,00 - 130,45 118,00 - 120,45 6,10 5 115,85 - 118,80 125,85 - 128,80
172 202637L 451 120,02 130,68 5,33 131,20 - 133,75 121,20 - 123,75 6,10 5 119,00 - 122,00 129,00 - 132,00
173 202638L 452 123,19 133,85 5,33 134,40 - 137,00 124,40 - 127,00 6,10 5 122,10 - 125,20 132,10 - 135,20
174 202639L 453 126,37 137,03 5,33 137,65 - 140,30 127,65 - 130,30 6,10 5 125,25 - 128,40 135,25 - 138,40
175 202640L 454 129,54 140,20 5,33 140,85 - 143,55 130,85 - 133,55 6,10 5 128,40 - 131,60 138,40 - 141,60
176 203106L 455 132,72 143,38 5,33 144,05 - 146,85 134,05 - 136,85 6,10 5 131,50 - 134,80 141,50 - 144,80
177 203107L 456 135,89 146,55 5,33 147,25 - 150,10 137,25 - 140,10 6,10 5 134,65 - 138,00 144,65 - 148,00
178 203108L 457 139,07 149,73 5,33 150,45 - 153,40 140,45 - 143,40 6,10 5 137,80 - 141,25 147,80 - 151,25
179 202509L 88 113,67 127,65 6,99 127,70 - 129,60 114,70 - 116,60 7,90 6,5 112,50 - 115,50 125,50 - 128,50
180 202510L 52 A 115,84 129,82 6,99 129,80 - 130,60 116,80 - 117,60 7,90 6,5 115,60 - 117,00 128,60 - 130,00
181 202511L 53 116,84 130,82 6,99 130,80 - 133,50 117,80 - 120,50 7,90 6,5 117,00 - 119,00 130,00 - 132,00
182 202512L 54 120,02 134,00 6,99 134,00 - 137,00 121,00 - 124,00 7,90 6,5 119,50 - 122,00 132,50 - 135,00
183 202513L 55 123,19 137,17 6,99 137,20 - 140,00 124,20 - 127,00 7,90 6,5 122,50 - 125,00 135,50 - 138,00
184 202514L 56 126,37 140,35 6,99 140,50 - 143,50 127,50 - 130,50 7,90 6,5 125,50 - 128,50 138,50 - 141,50
185 202515L 57 129,54 143,52 6,99 143,75 - 146,50 130,75 - 133,50 7,90 6,5 129,00 - 131,50 142,00 - 144,50
186 203000L 58 132,72 146,70 6,99 147,00 - 149,50 134,00 - 136,50 7,90 6,5 132,00 - 135,00 145,00 - 148,00
187 203001L 59 135,89 149,87 6,99 150,00 - 153,00 137,00 - 140,00 7,90 6,5 135,50 - 138,00 148,50 - 151,00
188 203002L 60 139,07 153,05 6,99 153,20 - 156,00 140,20 - 143,00 7,90 6,5 138,50 - 141,00 151,50 - 154,00
189 201505L 31 A 47,80 58,46 5,33  58,70 -  60,00 48,70 - 50,00 6,10 5 47,50 - 48,20  57,50 -  58,20
190 201506L 32 50,17 60,83 5,33  60,50 -  62,00 50,50 - 52,00 6,10 5 50,00 - 50,60  60,00 -  60,60
191 201507L 32 A 52,00 62,66 5,33  62,40 -  63,50 52,40 - 53,50 6,10 5 51,90 - 52,40  61,90 -  62,40
192 201508L 33 53,34 64,00 5,33  63,75 -  64,70 53,75 - 54,70 6,10 5 53,00 - 53,75  63,00 -  63,75
193 201509L 33 A 54,50 65,16 5,33  65,00 -  66,50 55,00 - 56,50 6,10 5 54,00 - 55,00  64,00 -  65,00
194 201510L 34 56,52 67,18 5,33  67,00 -  67,50 57,00 - 57,50 6,10 5 56,00 - 57,00  66,00 -  67,00
195 201511L 34 A 57,52 68,18 5,33  68,00 -  69,50 58,00 - 59,50 6,10 5 57,40 - 58,00  67,40 -  68,00
196 201512L 35 59,69 70,35 5,33  70,00 -  71,70 60,00 - 61,70 6,10 5 59,30 - 60,00  69,30 -  70,00
197 201513L 35 A 61,54 72,20 5,33  72,00 -  73,00 62,00 - 63,00 6,10 5 61,00 - 62,00  71,00 -  72,00
198 201514L 36 62,87 73,53 5,33  73,40 -  74,80 63,40 - 64,80 6,10 5 62,50 - 63,20  72,50 -  73,20
199 201515L 36 A 64,59 75,25 5,33  75,00 -  76,50 65,00 - 66,50 6,10 5 64,00 - 65,00  74,00 -  75,00
200 202000L 37 66,04 76,70 5,33  76,60 -  77,80 66,60 - 67,80 6,10 5 65,50 - 66,40  75,50 -  76,40
201 202001L 37 A 67,64 78,30 5,33  78,00 -  79,20 68,00 - 69,20 6,10 5 67,00 - 68,00  77,00 -  78,00
202 202002L 38 69,22 79,88 5,33  79,80 -  81,00 69,80 - 71,00 6,10 5 68,60 - 69,50  78,60 -  79,50
203 202003L 38 A 70,64 81,30 5,33  81,50 -  82,50 71,50 - 72,50 6,10 5 70,00 - 71,00  80,00 -  81,00
204 202004L 39 72,39 83,05 5,33  83,00 -  84,40 73,00 - 74,40 6,10 5 72,00 - 72,70  82,00 -  82,70
205 202005L 39 A 73,84 84,50 5,33  84,50 -  85,70 74,50 - 75,70 6,10 5 73,00 - 74,20  83,00 -  84,20
206 202006L 40 75,57 86,23 5,33  86,00 -  89,00 76,00 - 79,00 6,10 5 74,90 - 76,00  84,90 -  86,00
207 202007L 41 78,74 89,40 5,33  89,50 -  90,80 79,50 - 80,80 6,10 5 78,00 - 79,00  88,00 -  89,00
208 202008L 41 A 80,09 90,75 5,33  91,00 -  92,70 81,00 - 82,70 6,10 5 79,50 - 80,35  89,50 -  90,35
209 202009L 42 81,92 92,58 5,33  92,80 -  94,30 82,80 - 84,30 6,10 5 81,00 - 82,20  91,00 -  92,20
210 202010L 42 A 83,39 94,05 5,33  94,50 -  95,75 84,50 - 85,75 6,10 5 82,50 - 83,50  92,50 -  93,50
211 202011L 43 85,09 95,75 5,33  96,00 -  97,40 86,00 - 87,40 6,10 5 84,00 - 85,40  94,00 -  95,40
212 202012L 43 A 86,64 97,30 5,33  97,50 -  98,90 87,50 - 88,90 6,10 5 86,00 - 87,00  96,00 -  97,00
213 202013L 44 88,27 98,93 5,33  99,00 - 100,40 89,00 - 90,40 6,10 5 87,80 - 89,00  97,80 -  99,00
214 202014L 44 A 89,59 100,25 5,33 100,50 - 102,00 90,50 - 92,00 6,10 5 89,00 - 90,50  99,00 - 100,50
215 202015L 45   91,44 102,10 5,33 102,30 - 105,00 92,30 - 95,00 6,10 5 91,00 - 93,00 101,00 - 103,00
Approfondimento

La micro marcatura
per una completa
tracciabilità degli O-Ring

Dalmar lancia un servizio progettato da Hutchinson per aiutare i clienti nel processo di identificazione e sostituzione delle guarnizioni.

Scopri la micro-marcatura
Corporate

Sistema Qualità di
Dalmar certificato
ISO 9001:2015

I cambiamenti intervenuti con la nuova norma ISO 9001:2015 sono il frutto di anni di esperienza in tutto il mondo ed innovano fortemente il concetto della “Qualità” di Sistema.

Leggi l'articolo
Servizi

Consegna veloce con
"10 GIORNI CRONO"

Dalmar lancia 10 giorni crono, il nuovo servizio di consegne veloce, che permette di ordinare e ricevere la merce entro 10 giorni.

Scopri il servizio

Richiedi informazioni per questo prodotto

Il nostro esperto ti aiuterà nella scelta più adatta alle tue esigenze.

Compila il modulo
Chiama

02.2699801

Dalmar

DALMAR S.p.A.
C.F. P.IVA 00843920158
REA MI-387847
CAP. SOC. € 1.000.000,00 I.V.

SEDE LEGALE: VIA QUINTINO SELLA, 4 – 20121 MILANO
SEDE OPERATIVA: VIA MARCONI, 1/3 – 20054 SEGRATE (MI)

cookie policy
privacy policy
