Antivibranti

Antivibranti / Supporti Antivibranti / Supporti antivibranti a campana / 536 Supporto antivibrante a campana con antistrappo e scarico olio

Antivibranti

536 Supporto antivibrante a campana con antistrappo e scarico olio

Carico fino a 2.000 daN

Caratteristiche

MATERIALE MESCOLA: Gomma Naturale

MATERIALE STRUTTURA METALLICA: Acciaio Zincato

DUREZZA GOMMA: 60 Sh – Altre durezze e dimensioni disponibili a richiesta

APPLICAZIONE: Applicazioni statiche e dinamiche – generatori di corrente, supporti per motore, per macchinari, navale, escavatori, compattatori, asfaltatrici ed agricoltura.

Downloads

Scarica scheda prodotto (pdf)

Richiedi informazioni sul prodotto

Scarica il nuovo catalogo Antivibranti

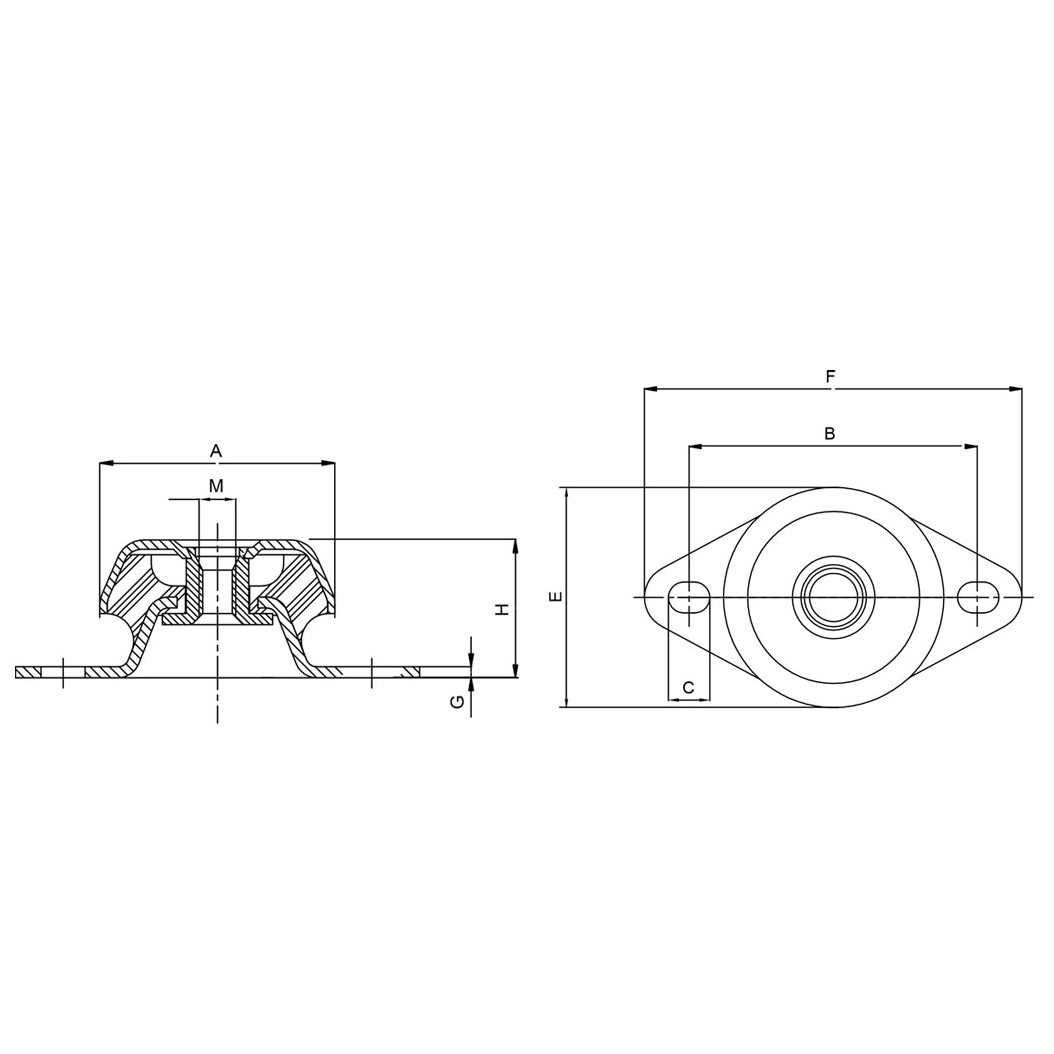

Dati tecnici

B
wdt_ID CODICE ARTICOLO A B C H E F G M Freccia (mm) DUREZZA (SH A) Carico max statico (daN)
46 5361100794510NI 79 110 9x12 30 79 130 3 M10 2 45 55
47 5361100796010NI 79 110 9x12 30 79 130 3 M10 2 60 170
48 5361100797010NI 79 110 9x12 30 79 130 3 M10 2 70 210
49 5361100794512NI 79 110 9x12 30 79 130 3 M12 2 45 55
50 5361100796012NI 79 110 9x12 30 79 130 3 M12 2 60 170
51 5361100797012NI 79 110 9x12 30 79 130 3 M12 2 70 210
52 53614010645NI 106 140 19x13 37 110 169 3 Ø17 4 45 400
53 53614010660NI 106 140 19x13 37 110 169 3 Ø17 4 60 900
54 53614010670NI 106 140 19x13 37 110 169 3 Ø17 4 70 2.000
55 5361401064512NI 106 140 19x13 37 110 169 3 M12 4 45 400
56 5361401066012NI 106 140 19x13 37 110 169 3 M12 4 60 900
57 5361401067012NI 106 140 19x13 37 110 169 3 M12 4 70 2.000
58 5361401064516NI 106 140 19x13 37 110 169 3 M16 4 45 400
59 5361401066016NI 106 140 19x13 37 110 169 3 M16 4 60 900
60 5361401067016NI 106 140 19x13 37 110 169 3 M16 4 70 2.000
61 5361100834510NI 83 110 10x14,5 30 83 135 3 M10 3,5 45 182
62 5361100836010NI 83 110 10x14,5 30 83 135 3 M10 3,5 60 328
63 5361100837010NI 83 110 10x14,5 30 83 135 3 M10 3,5 70 470
64 5361100834512NI 83 110 10x14,5 30 83 135 3 M12 3,5 45 182
65 5361100836012NI 83 110 10x14,5 30 83 135 3 M12 3,5 60 328
66 5361100837012NI 83 110 10x14,5 30 83 135 3 M12 3,5 70 470
67 536124924510NI 93 124 15x10 35 93 150 3 M10 3 45 140
68 536124926010NI 93 124 15x10 35 93 150 3 M10 3 60 200
69 536124927010NI 93 124 15x10 35 93 150 3 M10 3 70 500
70 536124924512NI 93 124 15x10 35 93 135 3 M12 3 45 140
71 536124926012NI 93 124 15x10 35 93 135 3 M12 3 60 200
72 536124927012NI 93 124 15x10 35 93 135 3 M12 3 70 500
73 53615712445NI 124 157 14x19 43 124 192 4 Ø 17 3,5 45 361
74 53615712460NI 124 157 14x19 43 124 192 4 Ø 17 3,5 60 564
75 53615712470NI 124 157 14x19 43 124 192 4 Ø 17 3,5 70 705
76 5361571244516NI 124 157 14x19 43 124 192 4 M16 3,5 45 361
77 5361571246016NI 124 157 14x19 43 124 192 4 M16 3,5 60 564
78 5361571247016NI 124 157 14x19 43 124 192 4 M16 3,5 70 705
79 536088354510NI 64 88 12x9 36 60 110 2 M10 2,2 45 51
80 536088356010NI 64 88 12x9 36 60 110 2 M10 2,2 60 103
81 536088357010NI 64 88 12x9 36 60 110 2 M10 2,2 70 124
82 536088354512NI 64 88 12x9 36 60 110 2 M12 2,2 45 51
83 536088356012NI 64 88 12x9 36 60 110 2 M12 2,2 60 103
84 536088357012NI 64 88 12x9 36 60 110 2 M12 2,2 70 124
85 536076354510NI 64 76 Ø8,5 36 60 94 3 M10 2,2 45 44
86 536076356010NI 64 76 Ø8,5 36 60 94 3 M10 2,2 60 106
87 536076357010NI 64 76 Ø8,5 36 60 94 3 M10 2,2 70 135
88 536076354512NI 64 76 Ø8,5 36 60 94 3 M12 2,2 45 44
89 536076356012NI 64 76 Ø8,5 36 60 94 3 M12 2,2 60 106
90 536076357012NI 64 76 Ø8,5 36 60 94 3 M12 2,2 70 135
91 536140404512NI 106 140 19x13 40 110 169 3 M12 5 45 205
92 536140406012NI 106 140 19x13 40 110 169 3 M12 5 60 425
93 536140407012NI 106 140 19x13 40 110 169 3 M12 5 70 552
94 536140404516NI 106 140 19x13 40 110 169 3 M16 5 45 205
95 536140406016NI 106 140 19x13 40 110 169 3 M16 5 60 425
96 536140407016NI 106 140 19x13 40 110 169 3 M16 5 70 552
97 536110354510NI 83 110 10x14,5 35 83 135 3 M10 4,5 45 72
98 536110356010NI 83 110 10x14,5 35 83 135 3 M10 4,5 60 231
99 536110357010NI 83 110 10x14,5 35 83 135 3 M10 4,5 70 528
100 536110354512NI 83 110 10x14,5 35 83 135 3 M12 4,5 45 72
101 536110356012NI 83 110 10x14,5 35 83 135 3 M12 4,5 60 231
102 536110357012NI 83 110 10x14,5 35 83 135 3 M12 4,5 70 528
